مقياس مستوى راداري
بالموجات المليمترية

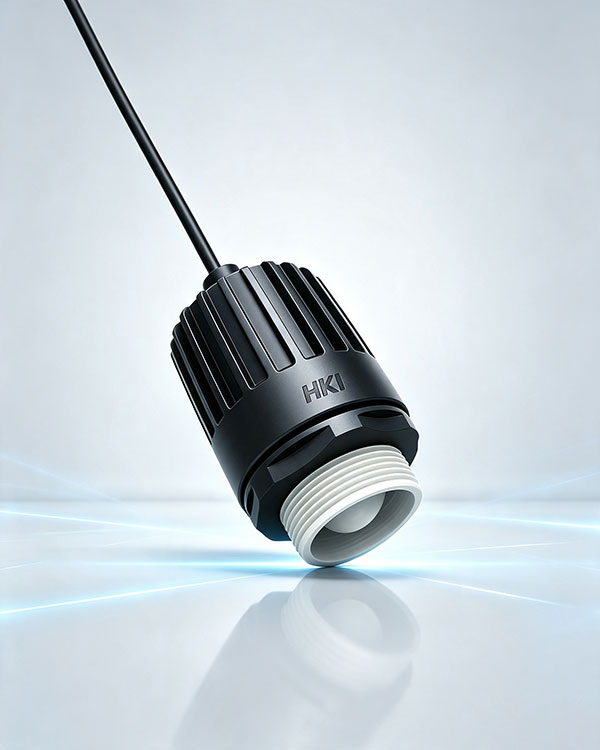

مقياس المستوى الراداري HKI 202 جهاز مطوَّر ذاتياً للقياس غير التلامسي لمستوى الماء والمواد في الأنهار والبحيرات والخزانات ودعم محطات المعالجة. يعمل في نطاق ISM بتردد 80/120 GHz مع تضمين FMCW لقراءات مستوى في جميع الأحوال، دون تأثر بالمناخ أو الحرارة أو البخار السطحي أو الملوثات في الماء. وتضمن المعالجة المدمجة دقة القياس.

20mالمدى الفعلي

±2mmالضبط

3°حزمة ضيقة

غير تلامسيرادار FMCW

IP681m / 24h

أبرز المزايا

مستوى غير تلامسي، في كل الأحوال، بصيانة منخفضة

قياس غير تلامسي بموجات مليمترية FMCW وبحزمة ضيقة 3° للأعمدة العميقة والضيقة. محصّن ضد المناخ والرطوبة والبخار والملوثات. مدى يصل إلى 20 m، ودقة ±2 mm، ودون دخول غرفة التفتيش، وتركيب سهل، وطاقة منخفضة جداً للاستخدام الطويل عبر الإنترنت.

جسم مدمج · مدى 20 m

جسم مدمج، ومدى فعلي يصل إلى 20 m، يناسب مواقع تركيب كثيرة.

حزمة ضيقة 3° · تعمل في الأعمدة الضيقة

زاوية الحزمة 3° فقط، مناسبة تماماً لغرف تفتيش الصرف والآبار والأماكن الضيقة الأخرى.

غير تلامسي · صيانة منخفضة

قياس راداري غير تلامسي، يقلل تداخل المياه القاسية ويبقي الصيانة منخفضة.

في كل الأحوال · تحصين عالٍ

يعمل في جميع الأحوال الجوية، دون تأثر بالحرارة أو الرطوبة، بتحصين قوي.

قياس + سكون · توفير الطاقة

يجمع نمطي القياس والسكون، باستهلاك طاقة أقل يناسب النشر الطويل.

مدمج · استقرار عالٍ

تصميم مدمج ومضغوط، يرفع الاستقرار والموثوقية والدقة.

دون دخول غرفة التفتيش · تركيب سهل

تركيب سريع وأعمال مدنية قليلة، دون دخول الأماكن المغلقة، وسهل الفك.

حماية IP68

حماية IP68 (عُمق ماء 1 m لمدة 24 ساعة)، مناسبة للمواقع الميدانية.

واجهات متعددة · اتصال سهل

خيارات واجهات متعددة، وسهولة الاتصال بالمنصة، مع مرونة في الربط الشبكي.

التطبيقات

مستوى الماء والمواد، بقياس غير تلامسي

من الأنهار والبحيرات والخزانات إلى غرف تفتيش الصرف والآبار الضيقة ودعم المعالجة والهيدرولوجيا الميدانية — تركيب وقياس بصيانة محدودة.

مستوى النهرأنهار

مستوى البحيرةبحيرات

مستوى الخزانخزانات

غرفة تفتيش الصرفغرفة تفتيش

مراقبة الآبارآبار

دعم المعالجةمعالجة المياه

الهيدرولوجيا الميدانيةهيدرولوجيا ميدانية

مستوى الماء / المواداستشعار المستوى

HKI 202 · مقياس مستوى راداري عبر الإنترنت

المستوى m4.82

الفراغ حتى السطح m5.18

معدل التغير mm/h9

قوة الصدى %86

نمط التشغيلقياس

زاوية الحزمة3°×3°

FMCW · 120~123.5GHz · MODBUS 485

قراءة مباشرة

مستوى مباشر بالموجات المليمترية،
في كل الأحوال دون تشويه

يثبت المجس فوق الماء ويقيس دون تلامس. تعود أصداء الموجات المليمترية FMCW من السطح؛ وتحسب الخوارزميات المدمجة المستوى والاتجاه. ويوفر التناوب بين القياس والسكون الطاقة، وينقل RS-485 / Modbus البيانات إلى المنصة.

غير تلامسياستشعار بموجات مليمترية · دون تأثر بالبخار أو الملوثات
دقة عاليةدقة ±2 mm · دقة تمييز 1 mm
حزمة ضيقة3° × 3° · تصل إلى الأعمدة الضيقة
الاتصالاتRS-485 · Modbus · واجهات متعددة

المواصفات

مواصفات الجهاز

المواصفات العامة لمقياس المستوى الراداري HKI 202. يمكن إدراجها مباشرة في جداول المناقصات؛ وتُعتمد وثائق العقد في التهيئة النهائية.

مدى القياس0.02 ~ 20 m

الضبط±2 mm

الدقة1 mm

عرض الحزمة3° × 3°

تردد الإرسال120 ~ 123.5 GHz

درجة حرارة التشغيل-45 ~ 85 ℃

منفذ الاتصالRS485

البروتوكولMODBUS 485

جهد التغذية9 ~ 24 V DC

تيار التشغيل20 mA

مادة الغلافبلاستيك هندسي ABS

درجة الحمايةIP68

الأبعادφ66 × 93 mm

تواصل معنا

أين تحتاج إلى قياس المستوى؟
حدد مقياس مستوى راداري

أخبرنا بالموقع والمدى وارتفاع التركيب ومتطلبات الواجهات. وسنقدم لك اختيار الطراز وقائمة الحوامل — ويمكن تعديل المعلمات حسب المهمة.

اتصل للاختيار ←
