المزايا الرئيسية

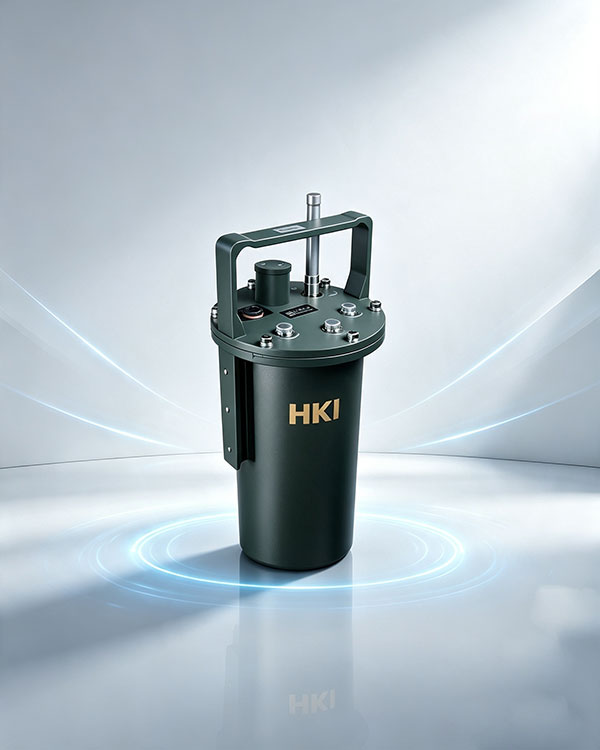

طرفية واحدة مصممة لفتحات التفتيش

تركيب وتشغيل مباشر دون أي تمديدات في الخزانة. الطاقة الفائقة الانخفاض وموصلات التيتانيوم والحوسبة الطرفية والبطارية الكبيرة — كلها مهيأة لشبكات تحت الأرض مظلمة ورطبة ومتآكلة تُترك دون إشراف.

تصميم متكامل للغاية

وحدة RTU وحجرة بطارية كبيرة ومعدات تثبيتمدمجة في جسم واحد، تركيب وتشغيل فوري دون تمديدات في الخزانة.

تطبيق Bluetooth + إدارة المنصة

تطبيق Bluetooth محلي أو منصة سحابيةإعداد وقراءات من الطرف إلى الطرف، فلا يحتاج التشغيل والصيانة إلى فتح كل غطاء.

بطارية كبيرة مدمجة

تدعم حتى 1200 Wh قابلة للشحن / 1368 Wh أولية من حزمة البطارية، لإمداد طويل دون إشراف.

تعمل عبر مختلف مستويات المياه

مستوى منخفض أو مرتفع، وحتىبيئات الفائض المائي، تظل الوحدة تحصّل وتخزّن.

موصلات طيران من التيتانيوم

تقاوم داخل فتحة التفتيشالرطوبة والأبخرة المتآكلة، وتبقى مستقرة في المواقع القاسية.

خوارزميات طرفية متعددة

إلغاء الضجيج من المنبع، مع الحفاظ على اكتمال البيانات واتساق الاتجاهات، ليكون الرفع جاهزاً للاستخدام.

بنية النظام

وصلة واحدة من فتحة التفتيش إلى السحابة

التحصيل والمعالجة داخل الحفرة، ثم الإرسال عند الطلب عبر عدة شبكات لاسلكية. ويشكّل التحصيل والحوسبة والاتصالات والإدارة حلقة واحدة — والتشغيل والصيانة هاتف في اليد.

الخطوة 01

الاستشعار والتحصيل

بيانات المستوى والسرعة-التدفق وجودة المياه عبر 3 منافذ طيران، وتُجمع داخل الحفرة.

الخطوة 02

الحوسبة الطرفية

خوارزميات طرفية مدمجة في الموقعتنظّف البيانات وتعايرها وتلغي الضجيج البيئي.

الخطوة 03

النقل العائد اللاسلكي

4G / NB / Cat1 شبكة لاسلكية تكيفية، فائقة انخفاض الطاقة، وتقارير سحابية عند الطلب.

الخطوة 04

الإدارة عن بُعد

تطبيق Bluetooth أو المنصةإعداد وقراءات وتشغيل وصيانة من الطرف إلى الطرف، دون حاجة إلى فتح الغطاء.

منصة الصرف · نقل عائد مباشر مباشر

المستوى m0.86

السرعة m/s0.42

التدفق اللحظي L/s38.6

نسبة الامتلاء %43

شحن البطارية %92

قوة الإشارة %86

ZYGW-CTU · 4G / NB / Cat1 · بروتوكول MODBUS / MQTT

المراقبة المباشرة

نقل عائد مباشر للبيانات،
معرفة الحالة قبل فتح الغطاء

تقيس الطرفية المستوى والسرعة/التدفق وجودة المياه في الحفرة، وترفع البيانات عند الطلب عبر 4G / NB / Cat.1. ويظهر المستوى ونسبة الامتلاء والبطارية والإشارة على المنصة وتطبيق Bluetooth. وتُطلق الإنذارات عند التجاوز، فلا يفتح الفريق كل غطاء.

التحصيلالمستوى / السرعة-التدفق / جودة المياه
النقل العائد4G / NB / Cat.1 شبكة لاسلكية تكيفية
الإدارةتطبيق Bluetooth + تشغيل وصيانة عبر المنصة
العمر التشغيليطاقة فائقة الانخفاض · إمداد طويل الدورة 1368 Wh

المواصفات

ZYGW-CTU · المواصفات

جسم واحد، طاقة فائقة الانخفاض، IP68. المواصفات العامة أدناه لجداول المناقصات؛ ويمكن تخصيص البطارية والمواد.

مصدر الطاقة12VDC(±15%)

تصنيف مقاومة الماءIP68

المنافذهوائي واحد · شريحة SIM واحدة · منفذ شحن واحد · 3 موصلات طيران

تيار الاستعداد≤ 10μA@12VDC

درجة حرارة التشغيل-20 ℃ ~ +60 ℃

تيار التشغيل≤ 10 mA @ 12 VDC (باستثناء اللاسلكي)

تيار العمل≤ 40 mA @ 12 VDC (باستثناء اللاسلكي)

الاتصالات4G / NB-IoT / Cat1

الوزنحوالي 5 kg مع البطارية

الأبعاد400 mm × Ø200 mm قطعة واحدة

مناعة ضد التداخل الكهرومغناطيسيمطابق لـ GB/T 17626

الموادفولاذ مقاوم للصدأ 304 (316L اختياري) · مقاوم لضباب الملح

البطاريةحتى 1200 Wh قابلة للشحن / 1368 Wh حزمة أولية

التطبيقات

طرفية واحدة للشبكة تحت الأرضية

من مستوى فتحة التفتيش إلى تدفق المصب، ومن فصل الأمطار عن الصرف إلى الإنذار بالفيضانات — ركّبها وتصبح النقطة مباشرة. شبكة استشعار واحدة للمياه الذكية.

شبكة الصرفشبكة الصرف

مستوى فتحة التفتيشفتحة التفتيش

مراقبة فصل الأمطار عن الصرففصل الأمطار عن الصرف

الإنذار بالفيضانات الحضريةالإنذار بالفيضانات

شبكة الصرف الصحيشبكة الصرف الصحي

مصب النهرمصب النهر

محطة الضخ · خزان التجميعمحطة الضخ

منصة المياه الذكيةإنترنت الأشياء للمياه الذكية

تواصل معنا

من أجل شبكتك،
بناء شبكة استشعار عبر الإنترنت

تُقدَّم المعايير ونوع الحفرة وظروف الشبكة اللاسلكية، وسنعيد قائمة بالطرفية والبطارية والمستشعرات — ويمكن تعديل البنود وفق الموقع.
