دوبلر بالموجات فوق الصوتية
مقياس تدفق

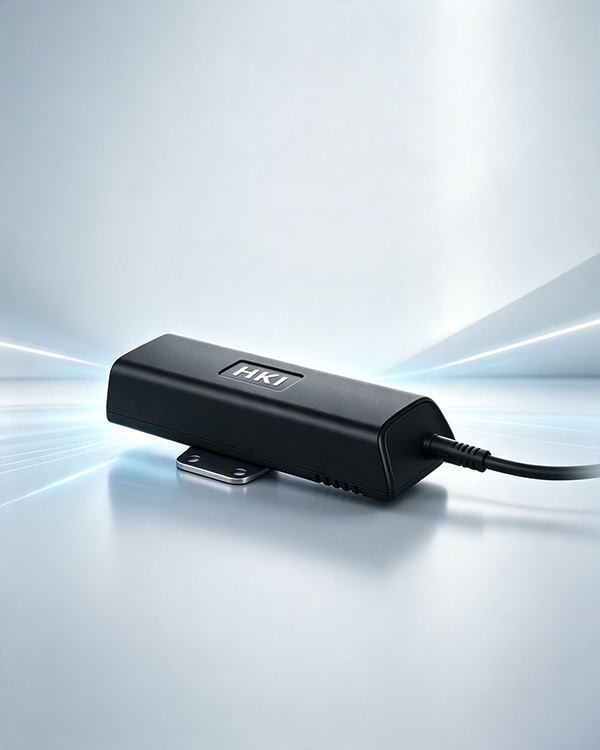

مقياس تدفق دوبلر بالموجات فوق الصوتية HKI 306 مقاوم للانفجار ويُستخدم على نطاق واسع في الأنهار والقنوات المفتوحة والأنابيب. القياس بالموجات فوق الصوتية دقيق ومستقر، مع انحراف بيئي ضئيل، وبلا أجزاء متحركة، وصيانة منخفضة، وموثوقية عالية في العمل عبر الإنترنت والمحمول معاً.
تدفق بالموجات فوق الصوتية، بمجس واحد
سرعة بقياس دوبلر الصوتي وتدفق بطريقة السرعة-المساحة — منطقة ميتة صفرية، بلا فقدان ضغط، وبلا أجزاء متحركة. يُغمر فيقيس، بما في ذلك التدفق العكسي. قناة مفتوحة أو أنبوب، ممتلئ أو جزئي، بمقاومة تآكل من الفئة 10، ومقاوم للانفجار وأمان جوهري.
ثلاثة في واحد · خرج تدفق مباشر
يقيس السرعة والعمق ودرجة الحرارة معاً، مع نموذج تدفق مدمج، وتدفق لحظي وتراكمي مباشر.
جسم انسيابي رفيع · مدمج
انسيابي ومدمج (بارتفاع 3 سم فقط)، بمساحة إسقاط صغيرة وتأثير ضئيل على التدفق.
سرعة صوت معوَّضة حرارياً · سرعة ثنائية الاتجاه
مستشعر حرارة مدمج، يعوّض تأثير درجة حرارة المياه على سرعة الصوت، ويقيس السرعة الأمامية والعكسية.
سرعة بقياس دوبلر بالموجات فوق الصوتية
يستخدم دوبلر الصوتي لقياس السرعة، بدقة عالية وبيانات مستقرة وأداء لحظي قوي.
منطقة ميتة صفرية · يعمل عند المستوى المنخفض
قياس بمنطقة ميتة صفرية، يبدأ القياس بمجرد غمر المجس، بما يشمل المستوى المنخفض والسرعة المنخفضة.
طريقة السرعة-المساحة · بلا فقدان ضغط
يستخدم طريقة السرعة-المساحة، بلا فقدان ضغط ودون قناة قياس قياسية.
بلا أجزاء متحركة · بلا التفاف أو انحشار
بلا أجزاء متحركة ميكانيكية، بلا انسداد بالرواسب ولا التفاف بالأعشاب أو المخلفات ومشكلات مماثلة.
مقاومة تآكل من الفئة 10 · أمان جوهري
تصميم بحماية عالية، ومقاومة تآكل من الفئة 10، ومقاوم للانفجار (أمان جوهري)، وموثوق في الظروف القاسية.
أنبوب ممتلئ / جزئي
قناة مفتوحة / نهر / شبكة صرفيعمل في الأنبوب الممتلئ والجزئي وتوافق واسع.
ثلاثة قياسات · السرعة / المستوى / درجة الحرارة
مجس واحد يقيس ثلاث كميات أساسية؛ ونموذج مدمج يحسب التدفق. وفيما يلي المدى ودقة التمييز والدقة؛ ويمكن تخصيص المدى.
السرعة
المدى 0.021–6.00 m/s، دقة التمييز 0.01 m/s، الدقة ≤1.0% ±1cm/s.
مستوى المياه
المدى 0.03–10 m (قابل للتخصيص)، دقة التمييز 0.001 m، الدقة 0.25% FS، قابلية التكرار <0.01 cm، والتباطؤ ≤0.2 cm.
درجة حرارة المياه
المدى −10–80 °C، دقة التمييز 0.1 °C، الدقة ±0.5 ℃، وتُستخدم لتعويض سرعة الصوت.
قناة مفتوحة وأنبوب، بجهاز واحد
من الأنهار والقنوات المفتوحة إلى الأنابيب وشبكات الصرف، ممتلئة أو جزئية — بلا قناة قياس، وقياس عند الغمر، عبر الإنترنت أو محمول.
السرعة والمستوى معاً،
والتدفق يخرج مباشرة
يبدأ القياس بمجرد غمر المجس. منطقة ميتة صفرية وبلا فقدان ضغط. يحوّل نموذج مدمج السرعة والمستوى إلى تدفق لحظي وتراكمي، يُرفع مباشرة عبر Modbus RS-485، بما في ذلك التدفق العكسي.
- معاًالسرعة + العمق + درجة الحرارة · بمجس واحد
- خرج مباشرنموذج مدمج · تدفق لحظي + تراكمي
- ثنائي الاتجاهسرعة أمامية / عكسية · سرعة صوت معوَّضة حرارياً
- الاتصالاتModbus RS-485 · اتصال مستمر
مواصفات الجهاز
المواصفات العامة لمقياس HKI 306. تُدرج في جداول المناقصات؛ ويمكن تخصيص المدى والمخرجات. وتُعتمد وثائق العقد في تحديد التكوين النهائي.
أي تدفق تحتاج إلى قياسه؟
حدّد مقياس تدفق بالموجات فوق الصوتية
أخبرنا بمقطع القناة أو الأنبوب، ومدى السرعة والمستوى، وموقع التركيب. سنوفر لك قائمة بالمجس والمدى — ويمكن تعديل البنود.
