CODعضوي
CODcr
الطلب الكيميائي على الأكسجين
مؤشر شامل للتلوث العضوي · طريقة ثنائي الكرومات · محلل مدمج عبر الإنترنت
محطة مراقبة جودة المياه الآلية المصغرة · محطة المياه المصغرة · MicroCONTROL 1510
محطة جودة المياه
محطة جودة المياه
الآلية المصغرة للمراقبة

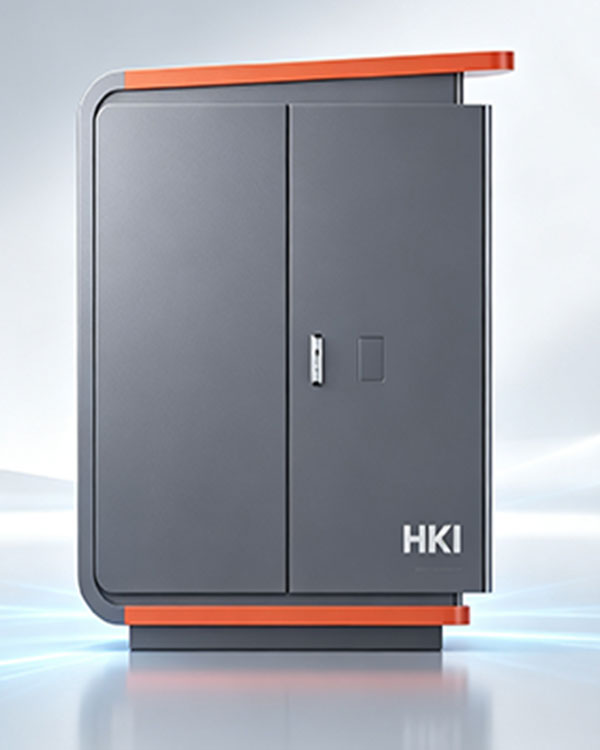

ترتكز محطة مراقبة جودة المياه الآلية المصغرة MicroCONTROL 1510 على أجهزة المراقبة الآلية عبر الإنترنت، وتدمج المستشعرات الحديثة والقياس الآلي والتحكم الآلي وتقنية تطبيقات الحاسوب، مع برمجيات تحليل مخصصة وشبكة اتصالات، لتشكّل نظام مراقبة آلياً مصغراً وشاملاً عبر الإنترنت. تراقب حالة جودة مياه المقطع واتجاهات تغيّرها بشكل لحظي وسريع، وتكشف حوادث التلوث البيئي في الوقت المناسب، وتوفّر أساساً علمياً لقرارات الوقاية من تلوث الأحواض والإشراف والإدارة البيئية.
13+عوامل الكشف
2㎡المساحة الأرضية
IP55خزانة سداسية الحماية
3000Wأقصى قدرة
RS485واجهة قياسية
أبرز المزايا
خزانة متكاملة، محطة جاهزة في الموقع فوراً
تكامل عالٍ ومساحة أرضية صغيرة وقابلية للنقل — مع أخذ عينات/توزيع بلا صيانة وتحكم ذكي في درجة الحرارة وخزانة سداسية الحماية ومعايير قابلة للتوسعة، قادرة على النشر السريع والتشغيل المستقر طويل الأمد من مقاطع الأنهار إلى نقاط المراقبة الشبكية.
تصميم متكامل · نشر سريع
تكامل عالٍ وتكلفة منخفضة، بمساحة أرضية لا تتجاوز 2㎡، ويمكن نشره كمحطة بسرعة، مما يوفّر الوقت والجهد في التركيب.
أخذ العينات والتوزيع بلا صيانة
نظام معالجة أولية علمي مع نظام أخذ عينات وتوزيع مياه مدمج بالكامل وبلا صيانة، يلبّي احتياجات المراقبة لمختلف المسطحات المائية.
تحكم ذكي في الحرارة · عزل
الخزانة مزوّدة بـنظام تحكم ذكي في درجة الحرارة، مع تصميم عازل، لتلبية متطلبات الاستخدام الخارجي طويل الأمد.
وحدات · معايير قابلة للتوسعة
واجهات موحّدة وتصميم معياري وتركيب وصيانة بسيطان ومرنان، ويمكن توسعة معايير المراقبة حسب الحاجة.
IP55 · خزانة سداسية الحماية
درجة حماية IP55+، مع حماية من المطر والغبار والصواعق والسرقة والتجمّد وأشعة الشمس — قدرة عالية على التكيّف البيئي.
تكلفة منخفضة · نشر مرن
تكاليف إنشاء وتشغيل منخفضة، ومناسب للنشر المتنقل، ومثالي للنشر العشوائي ومراقبة الشبكة واسعة النطاق.
عوامل الكشف
محطة واحدة تغطي 13+ عامل جودة مياه
من المؤشرات العضوية الشاملة إلى المغذيات، ومن المعايير الخمسة التقليدية إلى الطحالب وتدفق المقطع — صفِّ حسب الفئة وحدّد بسرعة؛ ويمكن إضافة عوامل الكشف المحددة أو إزالتها أو توسعتها وفقاً لاحتياجات الموقع.
CODMnعضوي
مؤشر البرمنجنات
مؤشر البرمنجنات
مؤشر عضوي شائع للمياه السطحية · يعكس استهلاك الأكسجين
NH3-Nمغذيات
نيتروجين الأمونيا
نيتروجين الأمونيا
مؤشر رئيسي للمياه ذات الرائحة الكريهة والإثراء الغذائي
TPمغذيات
الفوسفور الكلي
الفوسفور الكلي
مغذٍّ أساسي للتحكم في الإثراء الغذائي
TNمغذيات
النيتروجين الكلي
النيتروجين الكلي
مغذٍّ النيتروجين الكلي · محلل مدمج عبر الإنترنت
pHتقليدي
قيمة pH
قيمة pH
الحموضة/القلوية · أحد المعايير الخمسة التقليدية
ECتقليدي
التوصيلية
التوصيلية
مؤشر مرتبط بالمواد الصلبة الذائبة الكلية
DOتقليدي
الأكسجين المذاب
الأكسجين المذاب
يعكس التنقية الذاتية للمياه والحالة البيئية
Tتقليدي
درجة حرارة الماء
درجة الحرارة
معيار هيدرولوجي أساسي · أساس تعويض درجة الحرارة
NTUتقليدي
العكارة
العكارة
الجسيمات العالقة · القياس بالطريقة البصرية
Chlبيولوجي
الكلوروفيل-أ
الكلوروفيل-أ
الكتلة الحيوية للطحالب · طريقة الفلورة
BGAبيولوجي
الطحالب الخضراء المزرقة
الطحالب الخضراء المزرقة
إنذار ازدهار الطحالب · طريقة الفلورة
Qهيدرولوجي
تدفق المقطع
تدفق المقطع
حساب التدفق · مراقبة حجم مياه المقطع
CODcr mg/L18.5
نيتروجين الأمونيا mg/L0.42
الفوسفور الكلي mg/L0.12
الأكسجين المذاب mg/L7.8
pH7.65
العكارة NTU6.5
المراقبة المباشرة
بيانات المقطع على الشاشة لحظياً،
بيانات المقطع على الشاشة لحظياً،
إنذار فوري عند الشذوذ
شاشة LCD ملونة فائقة الوضوح للقراءة الفورية المحلية للقيم اللحظية واتجاهات تغيّر كل عامل؛ وتُجمَّع البيانات نفسها عبر RS485، مع دعم الرفع إلى المنصة الأعلى عبر بروتوكول 212 / MQTT / MODBUS. مزوّدة بوظائف ضبط الجودة وتحديد البيانات والتحكم عن بُعد، مع مزامنة محلية وسحابية.
- محليشاشة LCD ملونة فائقة الوضوح · قراءات لحظية للمقطع
- الرفعبروتوكول 212 / MQTT / MODBUS · اتصال مباشر بالمنصة
- QCضبط الجودة · تحديد البيانات · الحكم على الصلاحية
- عن بُعدتحكم عن بُعد · إعادة الضبط عند الشذوذ · استرجاع تلقائي
المواصفات
وحدة كاملة · المواصفات الفنية
يوضّح الجدول أدناه المواصفات العامة لمحطة مراقبة جودة المياه الآلية المصغرة MicroCONTROL 1510، ويمكن إدراجها مباشرة في جداول المقارنة؛ والتكوين المحدد يخضع للاتفاقية الفنية للعقد.
عوامل الكشفCODcr · نيتروجين الأمونيا · الفوسفور الكلي · النيتروجين الكلي · مؤشر البرمنجنات · pH · التوصيلية · الأكسجين المذاب · درجة الحرارة · العكارة · الكلوروفيل · الطحالب الخضراء المزرقة · تدفق المقطع، وغيرها.
واجهة البياناتRS485
مخرجات البياناتبروتوكول 212 · MQTT · MODBUS
العرض والتشغيلشاشة LCD ملونة فائقة الوضوح
دورة الصيانةعادةً مرة واحدة شهرياً
مصدر الطاقةAC220V±10% · 50±10% Hz
القدرةأقصى قدرة 3000 W
المتطلبات البيئية-10 ~ 60 ℃ · الرطوبة ≤ 85% (بدون تكاثف)
درجة الحمايةIP55+ · خزانة سداسية الحماية
الأبعاد1467 × 1167 × 1945 mm (الطول×العرض×الارتفاع)
المساحة الأرضيةفي حدود 2 ㎡ · خزانة متكاملة
وظائف أخرىإعادة الضبط عند الشذوذ · التنظيف التلقائي للمواد المتفاعلة المتبقية عند التشغيل · الاسترجاع التلقائي لحالة العمل · وظيفة ضبط الجودة · تحديد البيانات · التحكم عن بُعد
المحللات المدمجة
محللات مدمجة عبر الإنترنت · المواصفات
تحتوي محطة المراقبة على محللين آليين مدمجين عبر الإنترنت لـ COD والنيتروجين الكلي، يستوفيان المتطلبات الفنية للمعيار الوطني. بدّل العرض للاطلاع على المؤشرات الرئيسية مثل المدى والخطأ والانحراف لكل منهما؛ ويمكن تعديل المعايير وفقاً لاحتياجات الموقع.
محلل CODcr لجودة المياه عبر الإنترنتطريقة ثنائي الكروماتHJ 377-2019
15–1000
المدى mg/L · قابل للتعديل
±5~10%
خطأ الإشارة (المدى الكامل)
20%*±10%
50%*±8%
80%*±5%
≤15
حد التقدير الكمي mg/L (±30%)
≤5.0%
قابلية التكرار
±5
انحراف 24h عند التركيز المنخفض mg/L
≤5%
انحراف 24h عند التركيز المرتفع
±5
تأثير الذاكرة mg/L
80→20%*±5
20→80%*±5
±5%
اختبار تأثير الجهد
±10%
اختبار تأثير أيون الكلوريد
±5%
اختبار تأثير درجة الحرارة المحيطة
≤5~10%
مقارنة عينات المياه الفعلية
<50mg/L≤5.0mg/L
≥50mg/L≤10%
≥168h
الحد الأدنى لدورة/زمن الصيانة
≥90%
معدل البيانات الصحيحة
≥90%
الاتساق
محلل النيتروجين الكلي لجودة المياه عبر الإنترنتالأكسدة ببيروكسوديسلفات البوتاسيوم القلوي - القياس الطيفي بالأشعة فوق البنفسجيةHJ/T 102-2003
0–100
المدى mg/L · قابل للتعديل
المدى0~5/10/50/100
≤±5%
الانحراف الصفري
≤±10%
انحراف المدى
≤±10%
الخطية
≤±10%
خطأ قابلية التكرار
≥720h
MTBF / الزمن
≤10%
اختبار مقارنة عينات المياه الفعلية
≤±10%
استقرار الجهد
>5MΩ
مقاومة العزل
التطبيقات
محطة فورية في الموقع، راقب في أي مكان
من مقاطع الأنهار إلى مصادر مياه البحيرات والخزانات، ومن مخارج الحدائق الصناعية إلى الصرف الريفي — يمكن وضع الخزانة المتكاملة على الأرض لتشكيل محطة مستقلة، بتكلفة منخفضة وقابلية للنقل، ومناسبة للنشر العشوائي ومراقبة الشبكة واسعة النطاق.
مراقبة مقاطع الأنهارمراقبة المقاطع
جودة مياه البحيرات والخزاناتالبحيرات والخزانات
مصادر مياه الشربمصدر المياه
مقاطع تقييم الأحواضتقييم الأحواض
مخارج الحدائق الصناعيةمخرج صناعي
محطات الصرف الريفيالصرف الريفي
المراقبة الطارئة المتنقلةطوارئ متنقلة
النشر الشبكي واسع النطاقشبكة المراقبة
تواصل معنا
جهّز محطة مراقبة مصغرة
جهّز محطة مراقبة مصغرة
لمقطعك
أخبرنا بالعوامل المطلوب مراقبتها ونوع المسطح المائي وبيئة التركيب. سنوفّر اختيار المحطة وقائمة تكوين الأجهزة — ويمكن إضافة عوامل الكشف أو إزالتها أو تعديلها وفقاً للاحتياجات الفعلية.
الخط الساخن للخدمة139 2696 7285
الموقعwww.hkinst.com
العنوانرقم 40 طريق جينفنغ الغربي، منطقة التكنولوجيا العالية الوطنية، تشوهاى، مقاطعة قوانغدونغ
