مجموعة HKI لمراقبة الشبكات — تدفق راداري، وتدفق بالموجات فوق الصوتية، ومستوى، واستشعار غطاء الفتحات، ووحدات تحصيل طرفية. من الاستشعار داخل الحفرة إلى النقل السحابي، بروتوكول واحد ومعيار وصول واحد، ومناوبة عبر الإنترنت 24 ساعة، وإنذارات عند تجاوز الحدود.

0 خطوط المعدات الأساسية
0 عناصر قابلة للقياس
0 البروتوكول
0 درجة حماية الحفرة
عرض مقياس التدفق الراداري احصل على خطة شبكة →
عقدة الشبكة · لوحة مباشرة مباشر
التدفق اللحظي
186.5
m³/h
المستوى
0.86
m
السرعة
1.24
m/s
نسبة الامتلاء
62
%
ميل الغطاء
2.4
° مغلق عادةً
قوة الإشارة
-68
dBm
HJ 212 / MQTT / Modbus · دون إعادة كتابة المنصة إنذار تلقائي عند الشذوذ
خمسة خطوط لمعدات الشبكات · عائلة شبكات الأنابيب
مقياس تدفق راداري فوق صوتي ZYGW-LD04
مقياس تدفق دوبلر بالموجات فوق الصوتية ZYS-F12
مقياس مستوى راداري بالموجات المليمترية ZYSW-LD02
مستشعر غطاء فتحة ذكي ZYGW-QJ
جهاز مراقبة شبكة الصرف ZYGW-CTU
مقياس تدفق راداري فوق صوتي مدمج

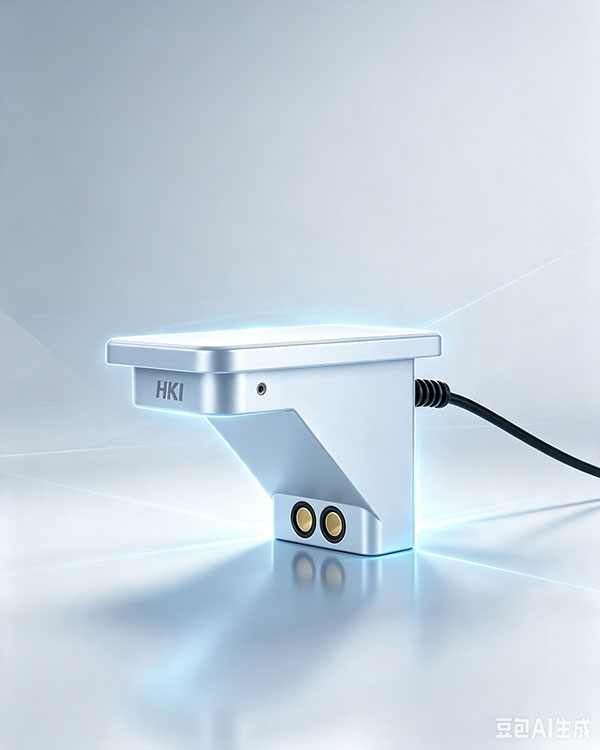

— مقياس تدفق راداري فوق صوتي مدمج

راداري-فوق صوتي
مقياس تدفق مدمج

يجمع مقياس التدفق الراداري-فوق الصوتي المدمج ZYGW-LD04 بين قياس المستوى بالموجات المليمترية FMCW وقياس السرعة بالموجات فوق الصوتية بتأثير دوبلر. تركيب على القمة دون دخول الأماكن المغلقة ودون توقف التشغيل. تبديل تلقائي بين الأنبوب الممتلئ والجزئي. تغطي محطة واحدة التدفق والمستوى والسرعة ونسبة الامتلاء لشبكات الأمطار/الصرف والقنوات المفتوحة والمصارف.

  • دمج موجتينمستوى راداري + سرعة فوق صوتية، مدمجان برمجياً
  • تركيب علوي دون دخولتركيب على القمة، تشغيل وصيانة دون دخول الأماكن المغلقة
  • ملاءمة لكل الظروفتبديل تلقائي: أنبوب ممتلئ / جزئي / قناة مفتوحة / بربخ مغلق
  • حزمة ضيقة 3°حزمة رادارية 3° تتجاوز الجدران وتقيس الماء بدقة
  • حماية IP68جسم محكم، مستقر في الغمر الطويل داخل الحفرة
  • إخراج متعدد البروتوكولاتRS485 / 4G / NB-IoT،Modbus / 212 / MQTT
0.02~10مدى السرعة m/s
0.3~15مدى المستوى m
±1%دقة التدفق
التطبيقات شبكات الأمطار/الصرف الرئيسية مصب النهر قناة مفتوحة / نهر بربخ مغلق / مصرف مغطى مدخل/مخرج محطة الضخ
عرض التفاصيل

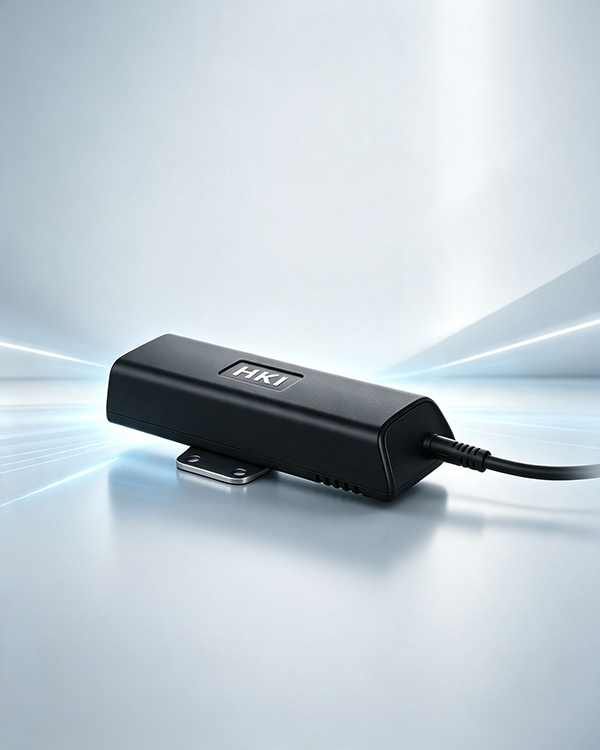

— مقياس تدفق دوبلر بالموجات فوق الصوتية

دوبلر فوق صوتي
مقياس تدفق

يستخدم مقياس التدفق دوبلر فوق الصوتي ZYS-F12 إزاحة دوبلر لقياس السرعة والمستوى ودرجة الحرارة بمجس واحد. منطقة ميتة صفرية، ودقة عند السرعة المنخفضة، وتدفق ثنائي الاتجاه لشبكات التدفق العكسي. أمان جوهري للمنتزهات الكيميائية ومحطات معالجة المياه العادمة.

  • مجس واحد وثلاثة قياساتالسرعة والمستوى ودرجة الحرارة معاً
  • منطقة ميتة صفريةيبدأ من 0.01 m/s، دقيق عند التدفق المنخفض
  • تدفق ثنائي الاتجاهسرعة أمامية وعكسية لشبكات التدفق العكسي
  • أمان جوهريEx ia IIC T4 Ga، صالح للمنتزهات الكيميائية
  • تعويض درجة الحرارةتعويض درجة الحرارة مدمج لانحراف سرعة الصوت
  • اتصالات متعددةRS-485 / 4G / NB-IoT، وModbus قياسي
0.01~10مدى السرعة m/s
±0.5%دقة السرعة
Ex iaأمان جوهري
التطبيقات شبكة الصرف مصب منتزه كيميائي فصل الأمطار عن الصرف محطة معالجة المياه العادمة مقاطع التدفق العكسي قناة مفتوحة صغيرة
عرض التفاصيل
مقياس تدفق دوبلر بالموجات فوق الصوتية

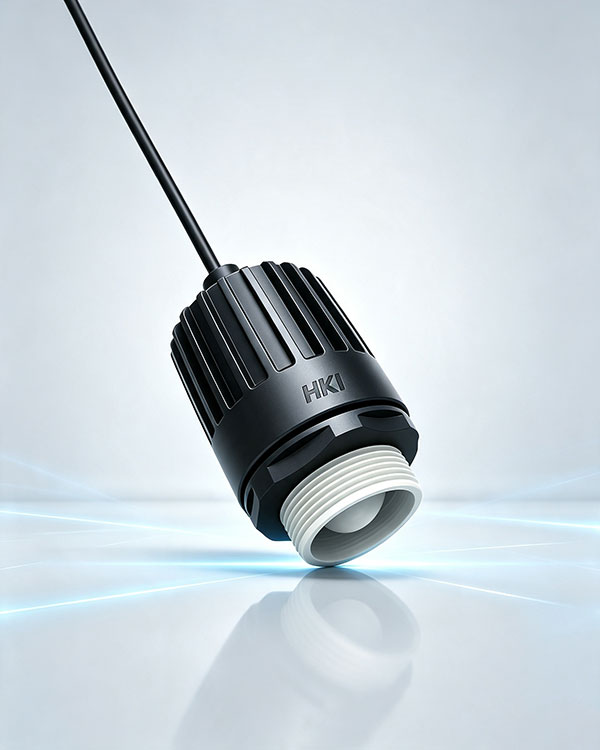

مقياس مستوى راداري بالموجات المليمترية
— مقياس مستوى راداري

مقياس مستوى راداري
بالموجات المليمترية

يستخدم مقياس المستوى الراداري ZYSW-LD02 موجات مليمترية FMCW بتردد 80 GHz للقياس المستمر غير التلامسي للمستوى. حزمة 3° تتجاوز جدران الأنابيب والعوائق، دون تأثر بالبخار أو الضباب أو الغبار أو الحرارة. جسم محكم IP68 لغرف التفتيش والأنهار وخزانات التخزين ومحطات الضخ.

  • موجات مليمترية 80 GHzتضمين FMCW، مستقر ومحصّن
  • حزمة ضيقة 3°تتجنب الجدران والحوامل والعوائق
  • دقة ±2 mmدقة عالية للمراقبة بمستوى التقييم
  • قياس غير تلامسيدون تلامس مع الماء، صيانة منخفضة وعمر طويل
  • محكم تماماً IP68موثوق في الغمر الطويل وظروف الحفرة القاسية
  • مدى واسعمدى 0.05–30 m للمياه الضحلة والعميقة
التطبيقات مستوى غرفة التفتيش مستوى النهر خزان التخزين بئر الضخ الرطب نقطة مراقبة الفيضانات مدخل الأمطار
عرض التفاصيل

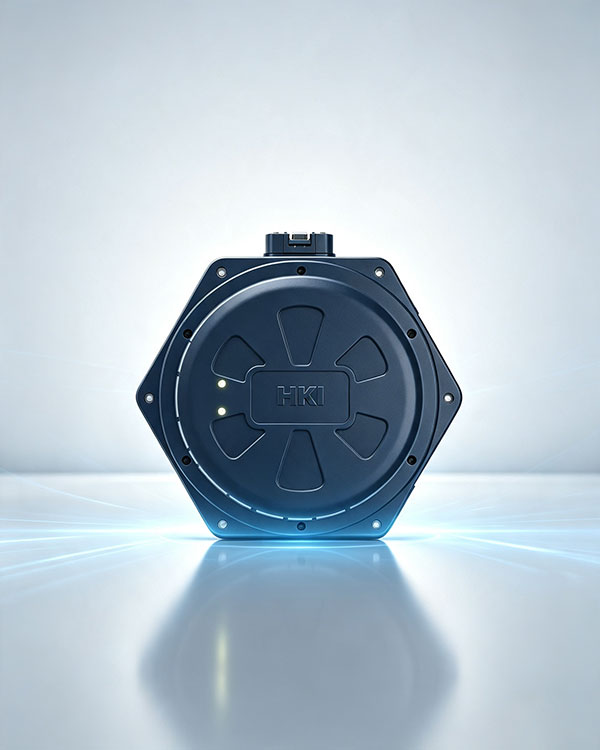

— مستشعر إزاحة غطاء الفتحة الذكي

مستشعر غطاء فتحة ذكي
متعدد الحالات

مستشعر غطاء الفتحة الذكي ZYGW-QJ مزود بجيروسكوب ومقياس تسارع ثلاثي المحاور. يكشف الإزاحة والميل والغمر والفقدان، ويبلّغ عن الأحداث خلال أجزاء من الثانية. شبكة ثلاثية منخفضة الطاقة NB-IoT، وعمر وضع الاستعداد ≥ 5 سنوات، ومقاومة للانفجار والماء IP68 للحفر القاسية.

  • وضعية ثلاثية المحاورجيروسكوب + مقياس تسارع لتغيرات الوضعية
  • إنذارات متعددة الحالاتأحداث الإزاحة / الميل / الغمر / الفقدان / الاهتزاز
  • شبكة ثلاثية NB-IoTتبديل تلقائي بين المشغلات لتغطية الحفر العميقة
  • طاقة فائقة الانخفاضاستعداد 10 µA، عمر البطارية ≥ 5 سنوات
  • مقاوم للانفجار IP68مغلق بالكامل بالراتنج، لغمر الحفر والغازات القابلة للاشتعال
  • إبلاغ خلال أجزاء من الثانيةتُبلَّغ الأحداث فور وقوعها
≥5سنوات عمر استعداد
IP68حماية محكمة بالكامل
3-axisاستشعار دقيق للوضعية
التطبيقات أغطية فتحات بلدية حفر الكهرباء/الاتصالات حفر صمامات الغاز مصافي تصريف نفق المرافق طرق معرضة للسرقة
عرض التفاصيل
مستشعر إزاحة غطاء الفتحة الذكي

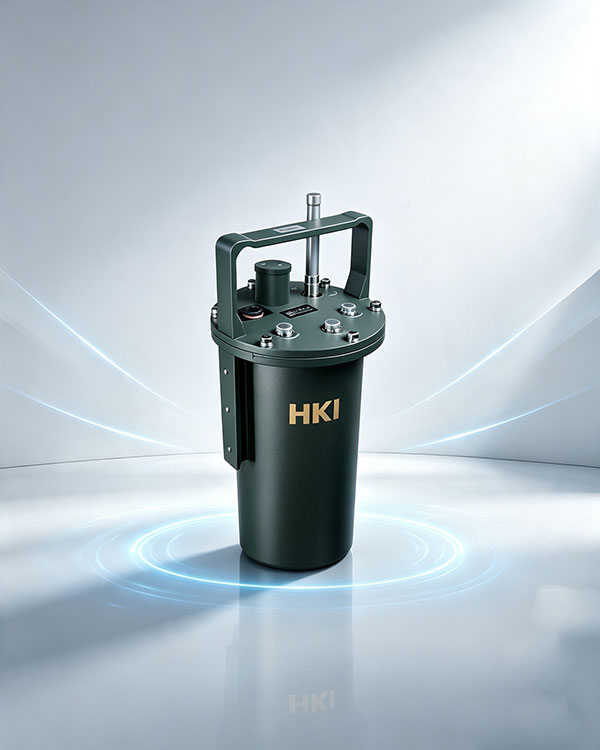

نظام مراقبة شبكة الصرف
— نظام مراقبة شبكة الصرف

نظام مراقبة
شبكة الصرف

نظام مراقبة شبكة الصرف ZYGW-CTU: وحدة طرفية بعيدة RTU متكاملة بمداخل تماثلية ومداخل رقمية ومنافذ تسلسلية ولاسلكية. نقل عائد 4G / NB-IoT / Cat.1، واستعداد 10 µA لحفر البطاريات. بروتوكولات مدمجة HJ 212 / MQTT / Modbus — اتصال بمنصات المياه دون تطوير إضافي.

  • تصميم متكاملالتحصيل + النقل + إدارة الطاقة في وحدة واحدة
  • مداخل متعددة القنوات8 AI / 6 DI / 4 RS-485، ومستشعرات جاهزة للتوصيل
  • نقل عائد متعدد الشبكات4G / NB-IoT / Cat.1، يُختار ويُبدَّل حسب الحاجة
  • طاقة فائقة الانخفاضاستعداد 10 µA، تشغيل بالبطارية لسنوات
  • بروتوكولات مدمجةHJ 212 / MQTT / Modbus، اتصال دون إعادة كتابة
  • إعداد عن بُعدتحديث المعايير والبرمجيات الثابتة عن بُعد، وعمل ميداني محدود
التطبيقات عقدة مراقبة شبكة تحكم عن بُعد بمحطة الضخ رفع بيانات المصب فصل الأمطار عن الصرف موقع إنذار بالفيضانات نقاط موزعة
عرض التفاصيل
— مصفوفة التطبيقات

مطابقة مجموعات المعدات لكل مشهد شبكي

من الخطوط الرئيسية إلى غرف التفتيش، ومن المصارف إلى محطات الضخ — حدِّد الشكل وفق الهدف والموقع والطاقة، ثم ادمجها في شبكة استشعار واحدة.

شبكات الأمطار/الصرف الرئيسية التدفق + المستوى + السرعة + نسبة الامتلاء في جهاز واحدمقياس تدفق راداري فوق صوتي مدمج
مراقبة مصب النهر التدفق + المستوى + أحداث الفيضان + رفع البياناتمقياس تدفق فوق صوتي + مقياس مستوى راداري + RTU
مراقبة مستوى غرف التفتيش مستوى مستمر + إنذار فيضان + طاقة منخفضةمقياس مستوى راداري + وحدة طرفية
الإشراف على سلامة الأغطية إنذارات متعددة الحالات: الإزاحة / الميل / الغمر / الفقدانمستشعر إزاحة غطاء الفتحة الذكي
إنذار الفيضانات الحضرية عمق التجمع + عتبات متدرجة + تقارير مرتبطةمقياس مستوى راداري + وحدة طرفية شبكية
فصل الأمطار عن الصرف قياس التدفق المنفصل + كشف التوصيلات غير المشروعة + مقارنة المناطقمقياس تدفق فوق صوتي + وحدة طرفية
محطة الضخ / التخزين المستوى + التدفق + حالة المضخة + مخرجات التحكممقياس مستوى راداري + وحدة طرفية شبكية
تدفق القنوات المفتوحة سرعة المقطع + المستوى + التدفق في حساب واحدمقياس تدفق راداري فوق صوتي مدمج

أخبرنا عن شبكتك،
وسنطابق معدات الاستشعار

يغيّر القطر وعمق الدفن والطاقة الجهاز وطريقة التركيب. أخبرنا بالمعايير ونوع الشبكة والموقع والطاقة. ويعيد مهندس خطة شبكة وقائمة معدات خلال يوم عمل واحد.

احصل على خطة شبكة حمّل ملف المجموعة PDF
الشبكة الأمطار/الصرف / قناة مفتوحة / مصب / محطة ضخ / غرفة تفتيش
المعايير التدفق / المستوى / السرعة / حالة الغطاء / نسبة الامتلاء
البيئة داخل الحفرة / فوق الأرض / خط رئيسي أم لا / القطر وعمق الدفن
الاستجابة قائمة اختيار مخصصة خلال يوم عمل واحد
